Действительная индикаторная диаграмма

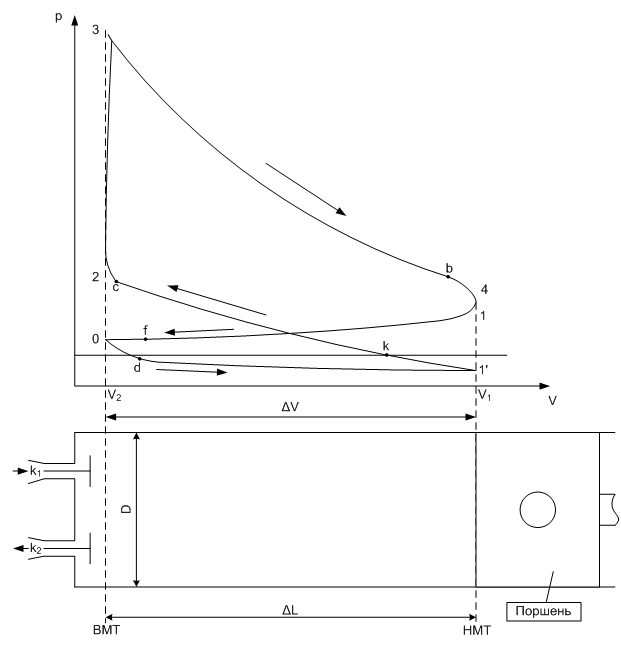

Рисунок 2 – Реальная индикаторная диаграмма
b – открытие выпускного клапана, d – закрытие выпускного клапана, f – открытие впускного клапана, k – закрытие впускного клапана, c – момент зажигания
Период, когда одновременно открыты впускной и выпускной клапаны, называется перекрытием клапанов.
Продувка – поступление в цилиндр свежего заряда и выпуск отработавших газов во время перекрытия клапанов.
Увеличение времени открытия клапанов свыше теоретического по рис. 1 улучшает очистку и наполнение цилиндров.
Опережение открытия AV (admission valve – впускной клапан) (f вместо 0 по рис. 2) обеспечивает достаточное проходное сечение к началу поступления свежего заряда в цилиндр, улучшает наполнение смесью. Эффект пульверизатора – смесь засасывается за счет инерции струи выходящих газов.

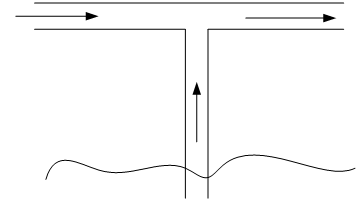

Рисунок 3 – Эффект пульверизатора
Запаздывание закрытия AV (k вместо 1’ по рис. 2) позволяет дозарядить цилиндр свежей смесью.
Опережение открытия EV (exhaust valve – выпускной клапан) (b вместо 4 по рис. 2) обеспечивает эффективную очистку цилиндра и снижает потери мощности двигателя на принудительное выталкивание отработавших газов в такте выпуска.
Запаздывание закрытия EV (d вместо 0 по рис. 2) позволяет дополнительно удалять из цилиндра остаточные газы за счет инерции их движения
Периоды, в течение которых клапаны открыты, называют фазами газораспределения. объем, структура и динамика иностранных инвестиций.

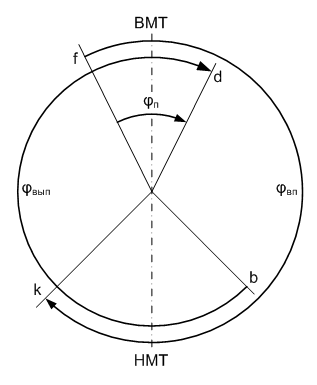

Рисунок 4 – Диаграмма фаз газораспределения Значение для социологии ее истории
Широкие фазы газораспределения – когда клапана открываются раньше, а закрываются позже. Узкие фазы – наоборот. Общественно-исторические и научные предпосылки возникновения социологии как самостоятельной науки
